Серия Brevini SL3002 EM1250 для тяжелых условий эксплуатации для редуктора буровой установки

Этот сменный гидравлический планетарный редуктор, предназначенный для вторичного рынка, разработан в качестве прямой замены Brevini серий ED/SL/EM. Он охватывает основные модели ED2150, ED2155, ED2250, SL3002 и EM1250, имеющие стандартизированные монтажные фланцы SAE и шлицевые соединения с полностью согласованными габаритными размерами и интерфейсами установки. Благодаря оптимизированной конструкции 2/3-планетарной передачи с закаленными зубьями шестерни и внутренними зубчатыми кольцами редуктор обеспечивает стабильно высокий крутящий момент (18 000–45 000 Нм), низкий уровень шума и превосходную эффективность трансмиссии, а также оснащен осевыми механическими уплотнениями премиум-класса для обеспечения превосходной защиты от пыли и грязи. Благодаря прямому фланцевому соединению для различных согласованных гидравлических двигателей (A6VM/A2FE/A7VO) и встроенному многодисковому стояночному тормозу он обеспечивает простоту сборки и текущего обслуживания, а также обеспечивает исключительную долговечность в суровых условиях бурения, включая пыль, погружение в грязь, сильную вибрацию и сильные удары. Этот редуктор широко применяется в системах гидравлического привода роторных буровых установок, оборудования для забивки фундаментов, гусеничных кранов, горнодобывающей техники и тяжелой строительной техники.

Отправить запрос

Внедрение продукции

Компания Wuhan Xinlaifu Hydraulic Equipment Co., Ltd. является одним из ведущих производителей и поставщиков сверхмощных редукторов серии brevini sl3002 em1250 для буровых установок в Китае. Имея богатый опыт, мы тепло приветствуем вас купить высококачественную продукцию по индивидуальному заказу на нашем заводе по конкурентоспособной цене. Кроме того, доступен сервис OEM и ODM.

Технические характеристики

Тип	Планетарный редуктор серии ED/SL/EM
Бренд	XLF Гидравлический
Максимальный диапазон выходного крутящего момента	18,000 - 45000 Нм
Номинальное рабочее давление	35 МПа (350 бар)
Пиковое давление	Макс. 42 МПа (420 бар)
Крепление фланца	Стандартный фланец SAE
Размер порта	Стандартные порты SAE
Встроенные-части	Стояночный тормоз и уплотнения
Рекомендуемое масло	ISO VG 220 Промышленное трансмиссионное масло

Обзор продукта

Модели ED2150, ED2155, ED2250, SL3002 и EM1250 представляют собой сверхмощные гидравлические планетарные редукторы с 2/3-ступенчатой трансмиссией, принадлежащие к серии Brevini ED/SL/EM. Доступны индивидуальная конфигурация и производственная кодировка для поддержки различных вариантов спецификаций, включая различные ступени передачи, передаточные числа, формы выходного сигнала, настройки стояночного тормоза и решения для уплотнений. Используя высокоточную технологию планетарного привода и закаленные зубья шестерни премиум-класса, а также внутренние зубчатые кольца, которые гарантируют надежную работу в условиях высокого крутящего момента и жестких нагрузок, эти редукторы служат прямой заменой оригинальных редукторов OEM с полностью подобранными установочными размерами и параметрами интерфейса.

Серия Brevini ED/SL/EM представляет собой высокоэффективные-планетарные редукторы премиум-класса, обеспечивающие стабильно высокий-выходной крутящий момент в компактном-корпусе, экономящем место. Соответствующая гидравлическая система имеет стандартное рабочее давление 350 бар и полностью адаптируется к длительной-работе с тяжелыми-нагрузками. Эти редукторы, используемые в тяжелых условиях эксплуатации, включая вращательное бурение, забивку фундаментов, подъемно-строительные работы и работы в тяжелом машиностроении, демонстрируют превосходную устойчивость к нагрузкам и длительный-долгосрочный эксплуатационный срок службы. Они выступают в качестве основных компонентов гидравлического привода тяжелой-техники, такой как роторные буровые установки, сваебойные установки, гусеничные краны, горнодобывающее оборудование, а также морские и морские подъемные устройства. Вся серия, оснащенная стандартными монтажными фланцами и шлицевыми соединениями для тяжелых условий эксплуатации-SAE, а также усиленной цельной конструкцией корпуса, выдерживает частые тяжелые ударные нагрузки и постоянную механическую вибрацию, идеально подходя к суровым условиям эксплуатации различного мобильного и промышленного гидравлического оборудования.

Эта линейка редукторов поддерживает широкий спектр индивидуальных конструктивных вариантов, включая специальные ступени шестерен, специальные выходные валы и профили шлицев,-предназначенные для работы с различными типами гидравлических двигателей и интегрированными узлами гидравлической трансмиссии. В нестандартных версиях можно удалить традиционные промежуточные соединительные компоненты, что обеспечивает прямую сборку с соответствующими системами гидравлического привода с помощью специальных шлицев и интерфейсов. Они идеально подходят для систем гидравлического привода с ограниченным пространством для установки или для оборудования, использующего интегрированные модульные и легкие концепции конструкции для машин для бурения фундаментов.

Основные преимущества

Редуктор Brevini серии ED/SL/EM

1. Интегрированная конструкция конструкции - Идеальный выбор для интегрированных приводных и электрифицированных систем

Планетарный гидравлический редуктор Brevini серии ED/SL/EM имеет оптимизированную интегрированную конструкцию, которая представляет собой специальную конфигурацию для интегрированного привода и электрифицированных гидравлических систем:

Интегрированная соединительная конструкция: Применяется нестандартная конструкция шлицев и концов вала. Внешние радиальные нагрузки распределяются соответствующим узлом гидромотора на оборудовании пользователя;

Прямая интеграция с гидравлическими двигателями и приводными узлами: Редуктор может быть установлен непосредственно с фланцем-на различные гидравлические двигатели с фиксированным или переменным рабочим объемом без дополнительных опорных подшипников или муфт, что идеально соответствует электро-силовому модулю для роторных буровых установок;

Компактный габаритный размер: Обтекаемая многоступенчатая планетарная конструкция значительно сокращает общий размер установки, что делает ее особенно подходящей для бурового оборудования с крайне ограниченным пространством для установки;

Простая установка: Стандартные монтажные размеры SAE для тяжелых условий эксплуатации-и-фиксированный фланец с несколькими-болтами обеспечивают полную совместимость с пользовательским оборудованием и обеспечивают превосходную концентричность во время работы. Кроме того, модульная интегрированная конструкция поддерживает тандемную установку нескольких редукторов, что еще больше расширяет гибкость конфигурации системы для машин для бурения фундаментов.

2. Высокопроизводительный планетарный гидравлический редуктор Brevini серии ED/SL/EM -

Серия Brevini ED/SL/EM представляет собой высокопроизводительные-планетарные гидравлические редукторы премиум-класса в линейке продукции:

Высокая плотность крутящего момента: Обеспечивает стабильный высокий крутящий момент (18000 - 45000 Нм) в компактном корпусе. Соответствующая гидравлическая система обеспечивает стандартное постоянное рабочее давление 350 бар для всех моделей;

Усовершенствованная планетарная передача и корпус в сборе: Оснащен оптимизированной 2/3-ступенчатой планетарной трансмиссией, усиленными закаленными зубьями шестерни и внутренней конструкцией зубчатого кольца, что обеспечивает более высокий механический КПД и высокую устойчивость к ударам и вибрации во время операций вращательного бурения;

Высокостабильная-технология зубчатого зацепления и уплотнений: Точно обработанные зубчатые пары обеспечивают стабильную работу зацепления благодаря автоматической компенсации износа, сохраняют превосходную эффективность трансмиссии в течение длительной-работы и эффективно снижают потери мощности;

Адаптивность к суровым условиям: Способен стабильно работать при номинальном постоянном давлении и длительной-тяжелой нагрузке, адаптируясь к широкому диапазону температур (-20 градусов ~ +45 градусов) и частым изменениям нагрузки. Он надежно работает на роторных буровых установках, свайном оборудовании и фундаментной технике в тяжелых условиях работы, таких как пыль, погружение в грязь и сильная вибрация.

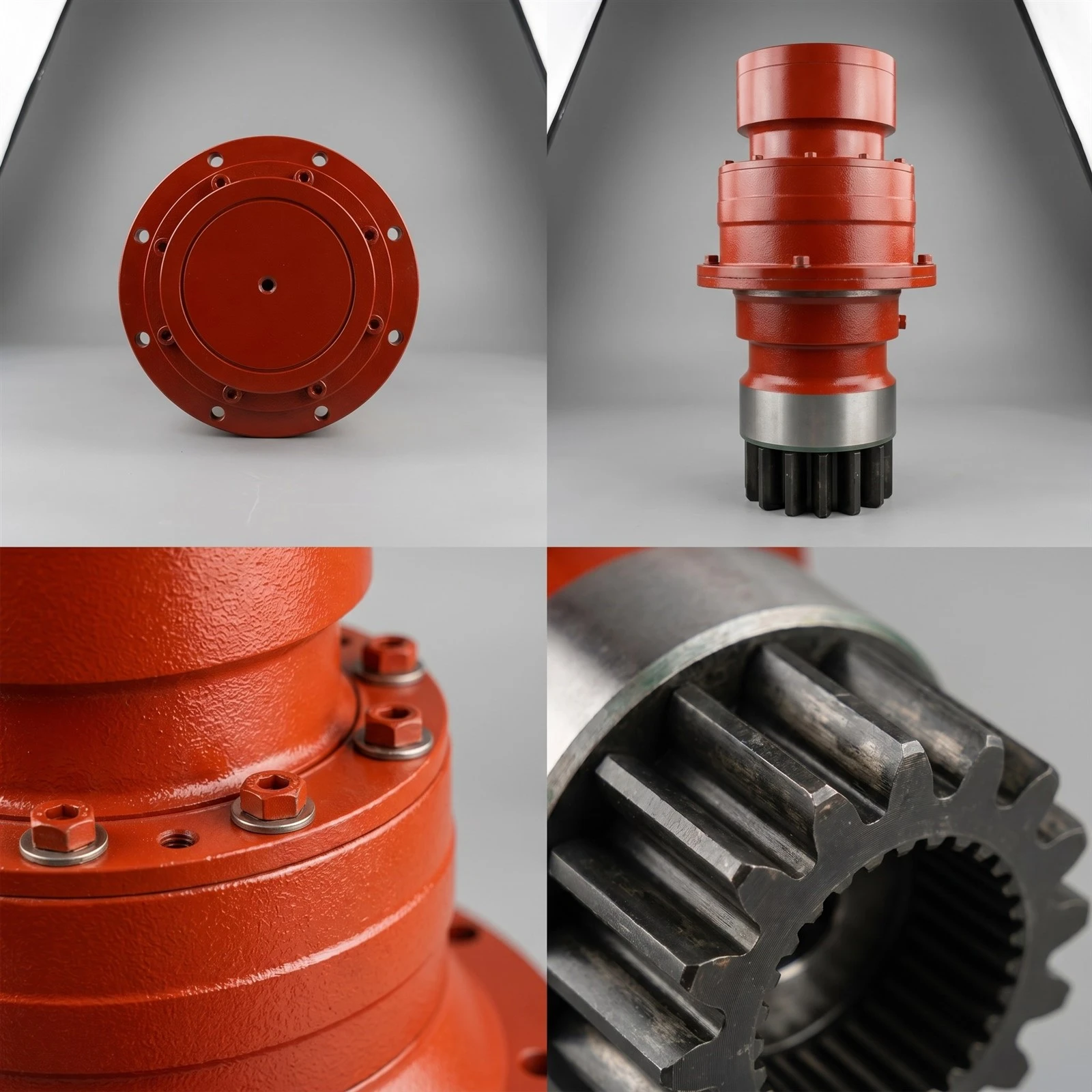

Brevini Brevini (2)

Вопрос: Различия и области применения серий ED, EM, SL?

A: Стандартный поворотный привод ED/EM=для буровых установок и сваебойного оборудования. SL=сверхвысокий-крутящий момент для тяжелой буровой и горнодобывающей техники.

Вопрос: Прямая замена оригинальных редукторов Brevini? Размеры совпали?

А: Да. ED2150/2155/2250, SL3002, EM1250 полностью соответствуют размерам 1:1. Никакой модификации оборудования не требуется.

Вопрос: Совместимые гидравлические моторы? Фланцевое соединение имеется?

О: Совместим с двигателями A6VM, A2FE, A7VO, A11VO. Стандартный фланец SAE, прямой монтаж, дополнительные муфты не требуются.

Вопрос: Со стояночным тормозом? Расчет тормозного момента?

A: Оборудованный/дополнительный многодисковый стояночный тормоз-. Серия ED: выходной крутящий момент 1,2×; Серия SL: выходной крутящий момент 1,5×.

Вопрос: Доступны пользовательские передаточное число и интерфейс?

А: Да. Настраиваемая 2/3-ступенчатая структура, передаточное число, форма выходного сигнала, параметры монтажа и тормоза.

Вопрос: Рекомендуемое масло и техническое обслуживание?

A: Трансмиссионное масло ISO VG 220 EP. Регулярно проверяйте уровень масла и болты. Первая замена масла через 200 часов работы.

Вопрос: Устранение неполадок, связанных с утечкой масла?

A: Сначала затяните все фланцевые болты. Если проблема не исчезнет, замените оригинальные комплекты уплотнений Brevini. Не разбирайте шестерни.

В: Гарантийный срок?

О: 12 месяцев с момента получения. Бесплатные запасные части и поддержка в случае повреждений, не связанных с человеческим фактором, при нормальной эксплуатации.

Основные характеристики

I. Серия ED/EM (основные модели роторных буровых установок)

Модель	Макс. крутящий момент T₂ₘₐₓ	Диапазон передаточных чисел	Тепловая мощность Pₜ	Номинальное давление	Пиковое давление	Этапы снаряжения	Типичное применение
ЭД2150	20 000 Нм	13.65 - 45.46	23 кВт	35 МПа (350 бар)	42 МПа (420 бар)	2-этапный	Роторная буровая установка
ЭД2155	35 000 Нм	16.48 - 52.20	30 кВт	35 МПа (350 бар)	42 МПа (420 бар)	2-этапный	Роторная буровая установка
ЭД2250	35 000 Нм	14.14 - 41.52	50 кВт	35 МПа (350 бар)	42 МПа (420 бар)	2/3-ступенчатая	Тяжелая буровая установка
ЭД2255	35 000 Нм	16.48 - 52.20	30 кВт	35 МПа (350 бар)	42 МПа (420 бар)	2/3-ступенчатая	Тяжелая буровая установка
ЕМ1250	20 000 Нм	3.90 - 6.27	40 кВт	35 МПа (350 бар)	42 МПа (420 бар)	2-этапный	Поворотный привод

II. Серия S/SL (модели для тяжелых условий эксплуатации с высоким крутящим моментом)

Модель	Номинальный крутящий момент Tₙ	Макс. крутящий момент T₂ₘₐₓ	Крутящий момент фрикционной муфты	Диаметр корпуса
S300	34 000 Нм	81 000 Нм	81 000 Нм	185 мм
S400	48 000 Нм	96 000 Нм	89 000 Нм	185 мм
SL3002	64 000 Нм	137 000 Нм	137 000 Нм	220 мм
S600	64 000 Нм	137 000 Нм	137 000 Нм	220 мм
S850	90 000 Нм	180 000 Нм	180 000 Нм	240 мм
S1200	133 000 Нм	342 000 Нм	342 000 Нм	280 мм
S1800	190 000 Нм	398 000 Нм	398 000 Нм	300 мм
S2500	260 000 Нм	603 000 Нм	603 000 Нм	340 мм

III. Общие технические характеристики (все серии)

Параметр	Спецификация
Крепление фланца	Стандартный фланец SAE
Размер порта	Стандартные гидравлические порты SAE
Стояночный тормоз	Многодисковый статический тормоз-(стандартно/дополнительно)
Рекомендуемое масло	ISO VG 220 Трансмиссионное масло для сверхвысокого давления
Рабочая температура	-20 градусов ~ +45 градусов (стандартно)
Совместимые двигатели	Серия А6ВМ, А2ФЭ, А7ВО, А11ВО
Входная скорость	1500 об/мин (макс. непрерывно)
Расчетный срок службы	10 000 часов (номинальные условия)
Класс защиты	IP65 (опционально)
Гарантийный срок	12 месяцев

IV. Подробные параметры передаточного числа ED2150 (вход 1500 об/мин)

Передаточное число iₑff	Выходная скорость (об/мин)	Выходной крутящий момент (Нм)	Выходная мощность (кВт)
13.65	110	10,783	124
16.11	93	11,147	109
17.99	83	9,838	86
20.16	74	9,403	73
21.95	68	9,303	67
26.57	56	10,226	60
30.84	48.6	10,371	53
37.27	40.3	10,042	42.3
45.46	33.0	10,032	34.7
